3D-Druck-Software

Build-It ist ein Plug-in für CPS - Ceramaker Printer Software. Vielseitiges Werkzeug, das bei der Vorbereitung der .STL-Datei im 3D-Druckprozess auf 3DCeram-Druckern hilft.
Sehen Sie sich in diesem Video die Werkzeuge an, die für ein biomedizinisches Teil, genauer gesagt für ein Schädelimplantat, verwendet wurden.

Built-It ist ein in die Option integriertes Tool.

Lassen Sie uns einen Blick auf die zeitsparenden Funktionen werfen...

Build-It ist ein einfach zu bedienendes Plug-in, mit dem Sie sich auf das Design des fertigen Teils konzentrieren und Zeit für die Anforderungen des Druckprozesses sparen können.

Es handelt sich um eine intuitive Schnittstelle, die es jedem Bediener ermöglicht, die Designdatei für den Druck zu definieren.

Build-It ist eine Toolbox, die Ihnen mit ihren zahlreichen Funktionen Zeit spart:

- Translation und Rotation
- Korrektur
- Skalierungsfaktor
- Z-Kompensation
- Druckmedien
- Taschen

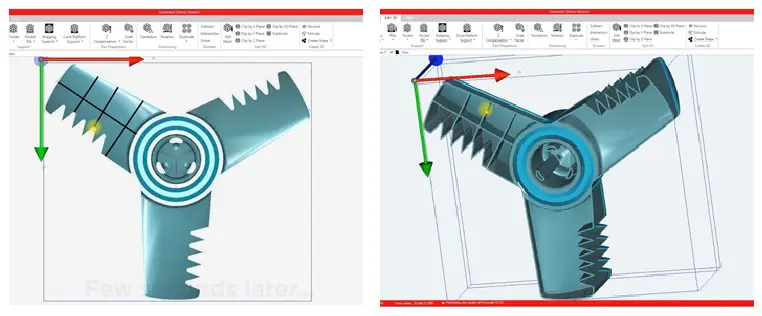

- Rippen
- Duplikate

Der nächste Schritt besteht darin, die Datei zu überprüfen und Fehler zu beheben, die bei einer STL-Datei auftreten können. Es sind nur wenige Klicks nötig, um die Analyse zu erzeugen und die Datei zu heilen.

Für Anfänger gibt es einen Standardprozess, der Fehler automatisch korrigiert. Die Datei ist dann sauber!

Der nächste Schritt besteht darin, sich um die thermische Nachbehandlung des Werkstücks zu kümmern. Das bedeutet, dass man die Schrumpfung antizipieren muss, je nachdem, welche Paste man verwendet.

Mit Build-it kann das Modell in allen drei Druckrichtungen skaliert werden. Sie können also für alle 3 Richtungen denselben Schrumpfungskoeffizienten haben oder einen anderen, je nach Druckkoordinatensystem. Die Schrumpfungskoeffizienten hängen vom verwendeten Material ab. Achten Sie darauf, dass Sie die korrekten Werte eingeben, Sie können dies an der Pastenwanne überprüfen.

Wenn das Teil skaliert wird, kann die Z-Kompensation auf das Teil angewendet werden, um die Polymerisationstiefe des Lasers auf der Paste zu kompensieren. Sie wirkt sich direkt auf die Abmessungen des Teils aus und sorgt für die höchstmögliche Genauigkeit nach dem Druckschritt. Die Z-Kompensation hängt von der Keramikpaste oder der Suspension ab. Die Werte werden mit dem Material geliefert.

Dieser Schritt ist einer der zeitaufwändigsten Vorgänge in einer CAD-Software. Mit Build-It ist er mit nur zwei Klicks erledigt.

Eine weitere zeitsparende Funktion ist das Druckmedium. Es ermöglicht die Erstellung eines Trägers mit Free-Link-Technologie für das Modell, eine Funktion, die es nur bei 3DCeram gibt. Free Link ist eine intelligente Halterung, die so konzipiert ist, dass sie sich an komplexe Geometrien anpasst.

Sie haben die Möglichkeit, ein unteres Medium zu erstellen, das den Druckprozess erleichtert, oder ein oberes Medium, das für die thermische Nachbehandlung benötigt wird. Es stehen mehrere Einstellungen zur Verfügung, die das Design erleichtern. Hier sind die beiden wichtigsten Parameter:

Sie können einen Versatz zum Werkstück wählen, der der Abstand zwischen dem Werkstück und dem Material in Z-Richtung sein wird. Er wird die Dicke der Paste zwischen dem Werkstück und dem Träger festlegen. Sie muss dann an das Material angepasst werden.

Die überhängende Fläche, das ist der Winkel zwischen der Fläche, die gestützt werden soll, und der Bauplattform.

Die Unterstützung wird sehr einfach generiert und der Abstand zwischen dem Werkstück und der Unterstützung wird ohne Konstruktionskenntnisse automatisch generiert.

Unter all den Funktionen kann die Erstellung von Taschen nützlich sein. Manchmal kann das Druckmedium ziemlich massiv sein, um es leichter zu machen, verwendet man die Taschenfunktion. Mit dieser Funktion wird eine Tasche im Druckmedium erzeugt.

Natürlich kann die Tasche entweder für das untere oder für das obere Druckmedium erzeugt werden, je nachdem, was Sie zuvor erstellt haben. Die Tasche kann mit nur zwei Klicks erstellt werden, im Gegensatz zu einer CAD-Software, bei der dies viel länger dauern würde.
